Sur un interrupteur, les symboles I et O ne sont pas de simples lettres décoratives : ils obéissent à une logique précise issue de la normalisation électronique internationale. Comprendre la position interrupteur I ou O évite des erreurs qui peuvent, dans certains contextes, avoir des conséquences sur la sécurité électrique. Ces symboles recouvrent plusieurs réalités selon le type de commutateur, et « éteint » ne signifie pas toujours « hors tension ».
Symboles I et O : ce que la norme IEC 60417 définit vraiment
Les symboles I et O appartiennent à la série de symboles normalisés IEC 60417, utilisée sur les équipements électriques et électroniques dans le monde entier. Cette origine normative explique leur présence identique sur des appareils fabriqués en Asie, en Europe ou en Amérique du Nord, quelle que soit la langue locale.
A lire aussi : Travailler à la maison ou à domicile : les termes appropriés pour le télétravail
Le I correspond à l’état « marche » (circuit fermé, courant qui circule). Le O correspond à l’état « arrêt » (circuit ouvert, courant coupé). Ces symboles renvoient au système binaire : 1 pour le circuit fermé, 0 pour le circuit ouvert.
| Symbole | État | Circuit | Courant |
|---|---|---|---|
| I | Marche (ON) | Fermé | Circule |
| O | Arrêt (OFF) | Ouvert | Coupé |
| Cercle + trait | Veille ou arrêt logiciel | Variable | Partiellement présent |
Le troisième symbole du tableau – le cercle interrompu par un trait vertical – est celui qui génère le plus de confusion. Il ne garantit pas une coupure totale de l’alimentation.
A lire également : Électriciens dans la Loire : notre top 10 à connaître

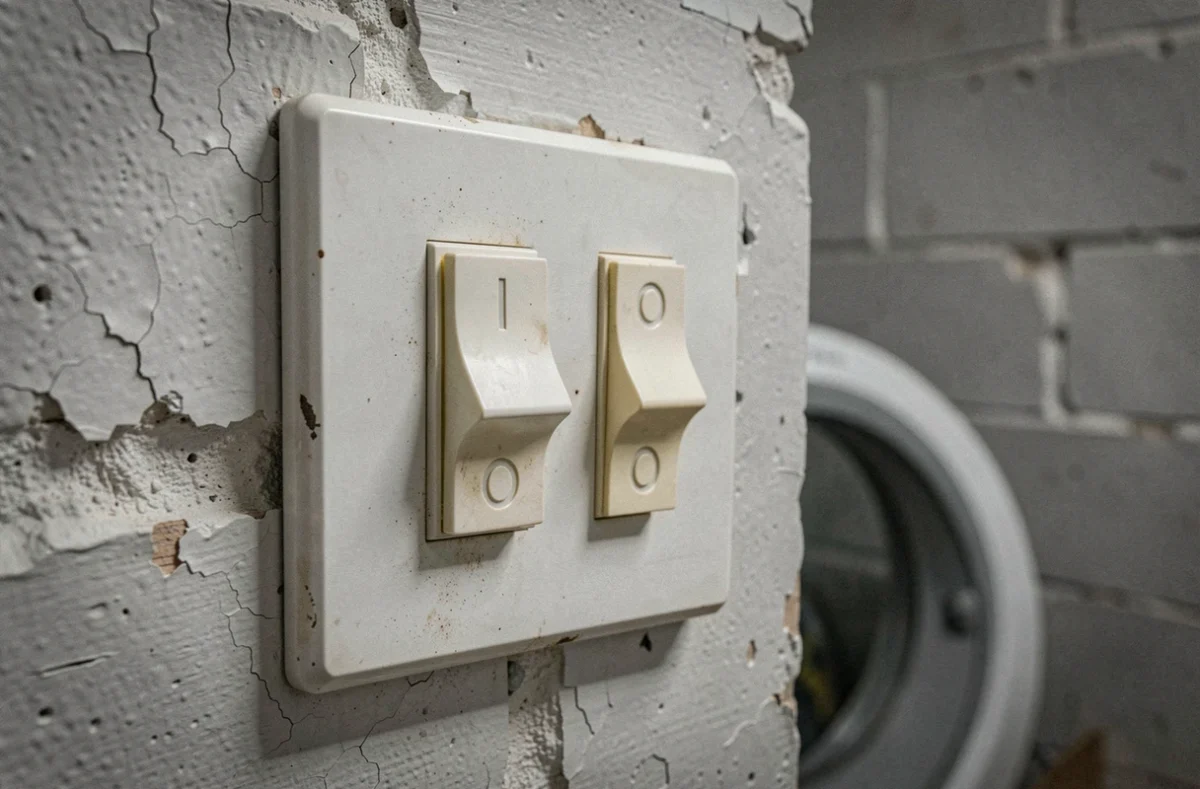

Erreurs fréquentes avec la position I O sur un interrupteur à bascule
La première erreur consiste à confondre un interrupteur à bascule maintenue et un bouton de mise en marche en façade. Sur une bascule, la position indique directement l’état en cours : I maintenu signifie que l’appareil fonctionne. Sur un bouton de démarrage d’ordinateur, la pression envoie seulement une commande logicielle – appuyer sur I n’ouvre pas mécaniquement le circuit secteur.
La deuxième erreur touche à la sécurité : supposer que la position O garantit une absence totale de tension dans l’appareil. Les équipements en veille ou en veille connectée maintiennent certains circuits alimentés pour recevoir des commandes ou afficher des informations. Avant toute intervention sur un appareil, la position O ne suffit pas – il faut le débrancher et consulter sa notice technique.

La troisième erreur concerne l’installation électrique elle-même : l’inversion du fil de phase et du fil neutre sur un interrupteur unipolaire. Dans ce cas, couper l’interrupteur (position O) ouvre le neutre mais laisse la phase présente sur l’appareil. L’équipement semble éteint côté usage, mais reste partiellement sous tension. Un interrupteur mal câblé sur le neutre crée un risque électrique même en position O.
Veille et consommation résiduelle : ce que la position O ne coupe pas toujours
La confusion entre « arrêt » et « zéro consommation » est documentée par la réglementation européenne. La réglementation européenne encadre la consommation des modes veille et veille connectée, reconnaissant explicitement que ces modes impliquent une alimentation résiduelle variable selon la catégorie d’appareil. Il reconnaît explicitement que ces modes impliquent une alimentation résiduelle, variable selon la catégorie d’appareil.
En pratique, certains équipements placés sur O continuent d’alimenter un affichage, une horloge interne ou un module de réception sans fil. La position O sur leur interrupteur correspond à un arrêt logiciel, pas à une coupure secteur.
- Arrêt mécanique complet : l’interrupteur à bascule de type sectionneur coupe physiquement le circuit. La position O garantit l’absence de tension en aval.
- Arrêt logiciel : sur les équipements numériques (téléviseurs, box, certains appareils ménagers connectés), la position O envoie une commande d’arrêt au système, mais l’alimentation secteur reste active pour les fonctions de veille.
- Veille connectée : l’appareil maintient une connexion réseau ou une écoute de commandes vocales. Le courant continue de circuler dans des sous-systèmes internes.
Bonnes pratiques pour un branchement d’interrupteur conforme aux normes électriques
L’installation d’un interrupteur en France est encadrée par la norme NF C 15-100. Cette norme impose que l’interrupteur unipolaire coupe le fil de phase, et non le neutre. Vérifier ce point avant la mise sous tension évite la situation décrite plus haut, où la position O laisse la phase présente sur l’appareil.
- Identifier la phase avec un testeur de tension avant tout branchement, même si les fils semblent correctement colorés.
- Brancher la phase sur la borne d’entrée de l’interrupteur, de façon à ce que la coupure en position O isole effectivement l’appareil.
- Vérifier la correspondance du calibre de l’interrupteur avec la charge de l’équipement. Un interrupteur sous-dimensionné peut présenter des risques d’échauffement même en position de marche normale.
Pour les interrupteurs de machines industrielles ou d’équipements professionnels, la norme IEC 60417 impose également un marquage visible et durable des symboles I et O. Un marquage effacé ou illisible constitue une non-conformité, indépendamment du câblage.
Quand le symbole affiché ne correspond pas au comportement réel de l’appareil
Un cas particulier mérite attention : les interrupteurs inverseurs et les va-et-vient. Sur ces dispositifs, aucune position n’est définitivement associée à « marche » ou « arrêt » de façon absolue – l’état de l’éclairage dépend de la combinaison des positions de plusieurs interrupteurs dans le circuit. Appliquer la logique I = allumé, O = éteint à un va-et-vient conduit à des conclusions fausses.
De la même façon, certains appareils anciens ou non conformes peuvent présenter des marquages inversés ou des symboles personnalisés du fabricant qui ne respectent pas la norme IEC 60417. La position O ne garantit pas l’arrêt si le marquage n’est pas conforme à la norme. Dans le doute sur un équipement inconnu, la démarche correcte reste de couper l’alimentation en amont, au niveau du disjoncteur ou de la prise, avant toute manipulation.
La distinction entre arrêt mécanique et arrêt logiciel, et entre interrupteur correctement câblé sur la phase ou sur le neutre, conditionne directement l’efficacité et la sécurité de la position O. La seule lecture des symboles ne suffit pas : le câblage et le type de commutateur déterminent ce qui se passe réellement en aval.
